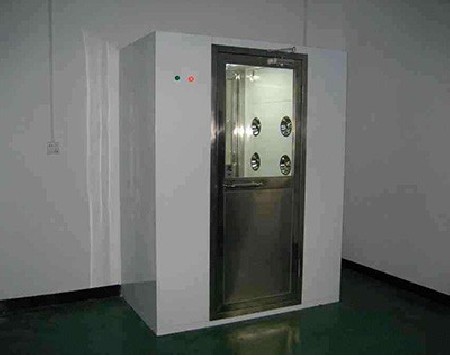

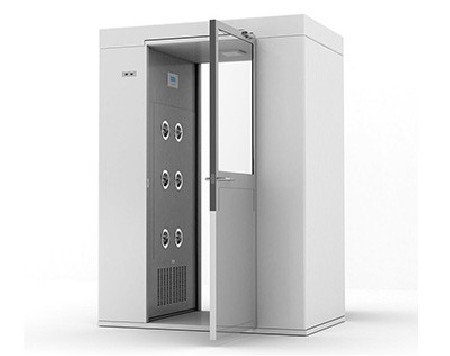

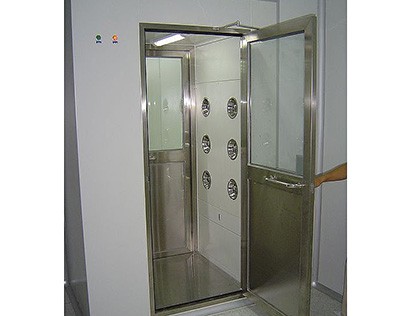

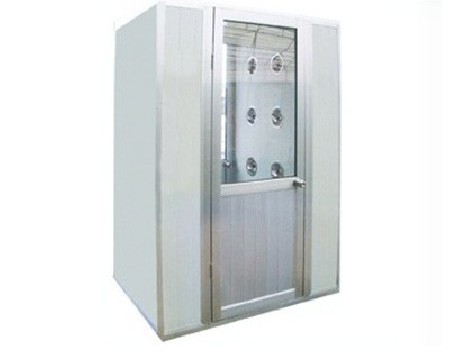

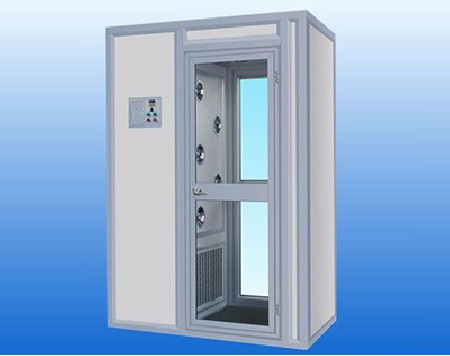

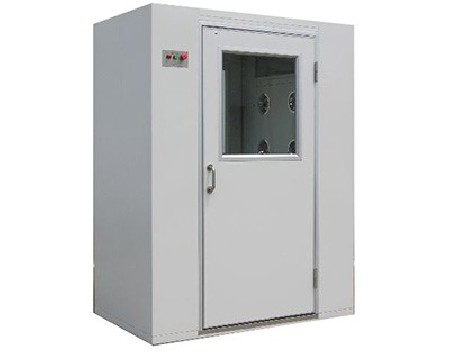

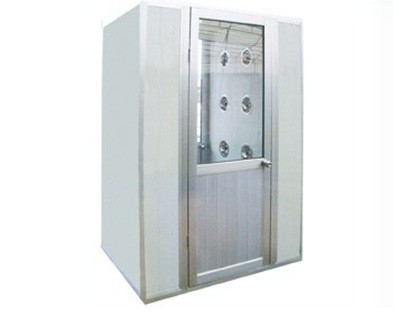

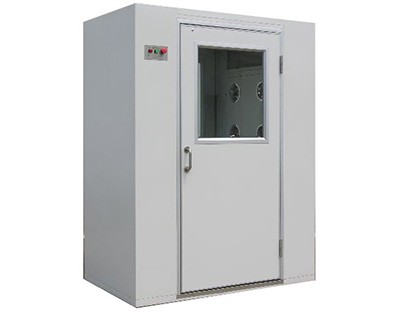

货淋室
概述:货淋室是货物进入洁净室的必备的净化设备,其通用性强,可与所有的洁净室和洁净厂房配套使用,货物进入车间时,必须通过此设备,用强劲洁净的空气、由可旋转喷嘴从各个方向喷射至货物上,有效而迅速除去附着在货物上的灰尘、细菌等杂物,它可以减少货物进出洁净室所带来的污染问题。货尘室的两道门电子互锁,可以兼起气闸室的作用,阻止外界污染和未被净化的空气进入洁净区域。杜绝货物将灰尘、细菌带入车间,达到工作场地无尘净化标准。
结构说明
1. 货淋室由箱体、门、高效过滤器、送风机、配电箱、喷嘴等几大部件组成。
2. 货淋室的底板通常由不锈钢制成,箱体用不锈或钢板折弯焊接表面为乳白色烤漆。
3.箱体采用优质的冷轧钢板制造,表面静电喷塑处理,美观大方,内底板全不锈钢板制做耐磨擦,易清洁。
4、箱体主材及外形尺寸可根据客户要求定制。
主要作用:货淋室是人员跟货物进入洁净化无尘车间所必备的净化设备,通用性强,可与所有的洁净室和洁净厂房配套使用,工作人员进入车间时,必须通过此设备,用强劲洁净的空气,由可旋转喷嘴从各个方向喷射至人身上,有效而迅速清除去附着在衣服上的灰尘、头发、发屑等建杂物,它可以减少人进出洁净室所带来的污染问题。货淋室的门是电子互锁,可以兼起气闸室的作用,阻止外界污染和未被净化的空气进入洁净区域。杜绝工作人员将头发,灰尘、细菌带入车间,达到工作场地严格的无尘净化标准,生产出高质量的产品。
产品特色
1、自动化控制:系统采用PLC智能化的控制手段,控制面板上LED显示屏可正确显示风淋的运行状态、双门的互锁状态、风淋周期进度和延时开门状态。并设有光电感应器,单向通道货淋室,从非洁净区进入,关门后红外线感应有人就吹淋,吹淋后入门锁闭,只能从出门走出货淋室;
2、人性化操作:人性化的控制面板设计,清晰的指示灯指示,给予用户清晰正确的风淋流程指示。软键触按式时间继电器,LED显示及设置吹淋时间,范围在10-99s可调,用户可根据货淋室外部环境的差异调节吹淋时间;
3、高洁净度、高风速:采用美国AAF初、高效过滤器两级过滤系统,无隔板低阻力高效过滤器,过滤效率为:99.99%@0.3UM,确保净化级别。配全不锈钢多角度可调喷嘴,双涡壳外转子大风量低噪风机,风嘴出风口风速高达20-28M/S
4、模块式结构: 货淋室箱体采用模块化设计方案,可以按实际需要拼装成各种长度的风淋尺寸。一台货淋室由一节或多节风淋单元组成,对于大体积的风淋设备,可分拆成多个模块,使得生产、运输、安装特别方便、快捷;
5、高性能、高密封:采用进口电子元器件,运行性能稳定可靠 ,先进的减噪静音装置系统及采用EVA密封材料,密闭性能高。
可选配件
1、 红外线感应自动移门、自动卷帘门、气动门、双开门等
2、 ULPA超高效空气过滤器
3、 全不锈钢材质箱体、全冷板静电喷塑箱体、内壁不锈钢等
4、 底板无门槛配置,可方便货车出入
5、 黄光灯/紫外线杀菌灯/急停开关
6、 美国RICHMOND除静电离子系统
7、PLC(可编程逻辑控制器)自动控制系统、变频器等
技术参数
规格型号 | TWN-2000 | TWN-D-2000 | TWN-2300 | TWN-D-2300 | ||
外型尺寸(MM)W*D*H | 2000*2000*2050 | 2000*3000*2050 | 2300*2000*2050 | 2300*3000*2050 | ||
工作区尺寸(MM)W*D*H | 1200*1900*1980 | 1200*2900*1980 | 1500*1900*1980 | 1500*2900*1980 | ||
换气次数 | 420次/小时 | 370次/小时 | 480次/小时 | 360次/小时 | ||
风速(M/S) | 20-28M/S | |||||
喷嘴个数(个) | 24 | 36 | 24 | 36 | ||
吹淋时间(S) | 10-99S可调 | |||||
门互锁方式 | 吹尘时双门闭锁,平时双门电子互锁,只可打开其中一扇 | |||||
箱体主材 | 1.2厚冷扎钢板,表面静电喷塑处理,亚光/高光白色 | |||||
门材料 | 不锈钢 | |||||
高效过滤器尺寸 | 610*610*120 | 610*610*120 | 610*610*120*2台 | 610*610*120*2台 | ||
过滤效率 | ||||||
风机功率(W) | 750*4 | 750*6 | 750*4 | 750*6 | ||
电源 | 380V,50HZ,三相 |
专业生产货淋室,本产品可以根据客户的需要来定制,专业技术,专业服务,欢迎您的咨询!
